Какие виды эластичной ткани существуют?

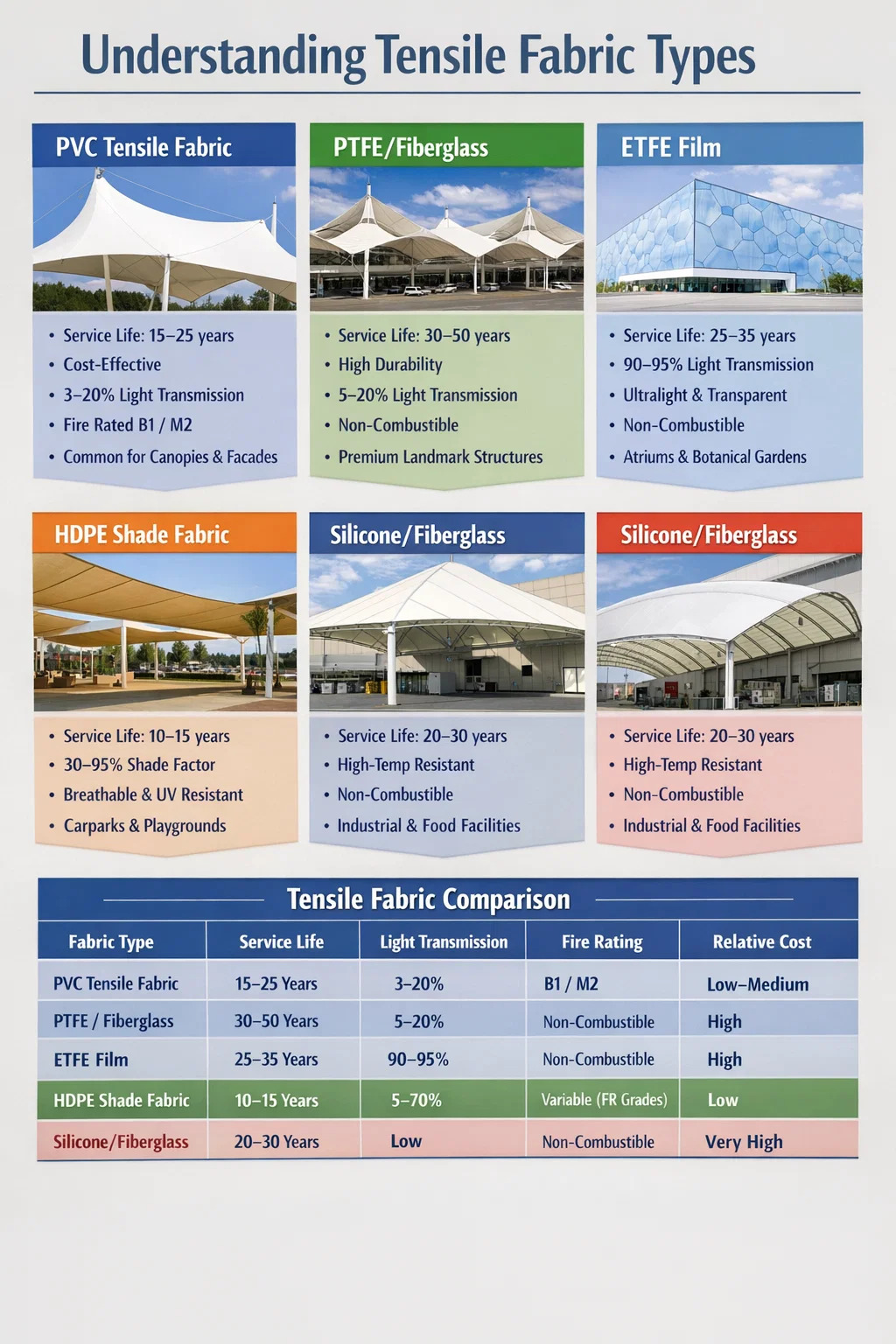

Эластичная ткань бывает нескольких типов, каждый из которых разработан для конкретных требований к производительности. Основными категориями являются Растяжимая ткань из ПВХ, ткань из ПТФЭ (политетрафторэтилена), пленка из ЭТФЭ (этилентетрафторэтилена), теневая ткань из ПЭВП и стекловолокно с силиконовым покрытием. . Среди них на мировом рынке доминирует эластичная ткань из ПВХ — на ее долю приходится примерно 60–70% всех установок архитектурных мембран — благодаря ее экономичности, широкой цветовой гамме и надежным структурным характеристикам в различных климатических условиях. Понимание каждого типа необходимо, прежде чем приступать к реализации любого проекта натяжной конструкции, будь то навес, крыша стадиона или мембранный фасад с большими пролетами.

Растяжимая ткань ПВХ : отраслевой стандарт

Растяжимая ткань ПВХ изготавливается путем покрытия сетки из базовой полиэфирной пряжи — холста — с обеих сторон поливинилхлоридной пастой. В результате получается композитная мембрана, сочетающая в себе прочность тканого полиэстера с атмосферостойкостью, химической стойкостью и эстетической гибкостью ПВХ. Стандартные панели из эластичной ткани ПВХ имеют прочность на разрыв от 3000 Н/5 см до более 10 000 Н/5 см. , в зависимости от количества ниток и веса покрытия.

На практике ПВХ-мембрана класса 6 (приблизительно 1050 г/м²) достаточно прочна, чтобы выдерживать динамические снеговые и ветровые нагрузки 1,5–2,5 кПа без остаточной деформации. Эта номинальная нагрузка охватывает подавляющее большинство объектов коммерческой и общественной архитектуры в умеренном климате.

Обработка поверхности эластичной ткани ПВХ

Покрытия из необработанного ПВХ притягивают переносимую по воздуху пыль и органический мусор, который постепенно загрязняет мембрану и снижает светопропускание. Производители решают эту проблему с помощью верхних лаковых покрытий, акриловых лаков, покрытий из поливинилиденфторида (ПВДФ) и ламинатов ПВДФ/Тедлар. Мембрана из ПВХ с лаковым покрытием PVDF удерживает более 90% исходной белой яркости через 10 лет воздействия на открытом воздухе по сравнению с примерно 70–75% для необработанного ПВХ той же базовой массы. Для проектов вблизи промышленных зон или прибрежных районов, где наблюдается интенсивное отложение соли и загрязняющих веществ, использование верхнего покрытия из ПВДФ или Тедлара увеличивает стоимость материала примерно на 8–15 %, но значительно снижает частоту очистки с двух раз в год до одного раза в три-четыре года.

Срок службы и возможность вторичной переработки эластичной ткани из ПВХ

Правильно подобранная установка натяжной ткани из ПВХ обычно обеспечивает срок службы 15–25 лет до того, как деградация покрытия поставит под угрозу огнестойкость или структурную целостность. Мембраны из ПВХ с истекшим сроком эксплуатации можно переработать в рамках нескольких европейских программ возврата — например, процесс Texyloop превращает использованные полиэфирные мембраны с ПВХ-покрытием обратно в гранулят ПВХ, эквивалентный первичному, и восстанавливает полиэфирную сетку для переработки. Этот подход с обратной связью снижает выбросы углекислого газа в течение жизненного цикла примерно на 30–40% по сравнению с вывозом на свалку.

Стекловолокно с тефлоновым покрытием: вариант премиум-класса с длительным сроком службы

Стекловолокно с покрытием из ПТФЭ (политетрафторэтилена), часто продаваемое под такими торговыми марками, как Tenara или Sheerfill, представляет верхний сегмент рынка эластичных тканей. Основой является плетеная стекловолоконная пряжа, которая по своей природе негорючая, а покрытие из ПТФЭ обеспечивает химически инертную поверхность со сверхнизким коэффициентом трения. Ожидаемый срок службы мембран из ПТФЭ составляет 30–50 лет. , при этом некоторые известные объекты, такие как терминал Хадж в Джидде (завершен в 1981 году), непрерывно работают уже более четырех десятилетий.

Непористая поверхность из ПТФЭ эффективно самоочищается: дождь смывает находящиеся в воздухе частицы, не оставляя пятен. Значения светопропускания обычно составляют от 5% до 20%, что придает конструкциям из ПТФЭ светлый, рассеянный дневной свет без бликов. Одним из ограничений является стоимость: стекловолокно с покрытием из ПТФЭ обычно стоит в три-пять раз дороже стандартной эластичной ткани из ПВХ за квадратный метр. - что делает его наиболее подходящим для постоянных сооружений, а не для сезонных или временных сооружений.

Огнестойкость является ключевым преимуществом. ПТФЭ/стекловолокно классифицируется как негорючий согласно большинству национальных строительных норм и правил, что значительно упрощает выдачу разрешений на строительство закрытых общественных помещений, таких как торговые атриумы, терминалы аэропортов и крыши стадионов.

Пленка ETFE: прозрачность и легкость

ЭТФЭ (этилентетрафторэтилен) технически не является тканым материалом, а представляет собой термопластическую фторполимерную пленку. Он включен в семейство натяжных мембран, поскольку разрезается, сваривается и натягивается с использованием сопоставимых структурных принципов. Один слой пленки ETFE весит всего 150–350 г/м². — примерно 1% веса эквивалентной стеклянной панели — что значительно снижает требования к основной структурной нагрузке и открывает возможности пролетов, которые стекло не может обеспечить с экономической точки зрения.

ETFE достигает значения светопропускания 90–95% для одного слоя , что делает его предпочтительным выбором, когда приоритетом дизайна является максимальное естественное освещение. Пекинский национальный центр водных видов спорта («Водный куб»), построенный к Олимпийским играм 2008 года, использовал более 100 000 м² амортизирующих панелей из ETFE и остается одним из наиболее цитируемых примеров прозрачности и структурной универсальности материала.

Пленка ETFE обычно устанавливается в виде многослойных надутых амортизирующих систем, а не одиночных натянутых мембран. Давление воздуха, поддерживаемое между слоями, обеспечивает изоляцию (значения U 1,5–2,8 Вт/м²К для двухслойных систем) и жесткость конструкции. Однако механические системы накачивания требуют контрактов на техническое обслуживание и резервных компрессоров, что усложняет эксплуатацию по сравнению со статическими мембранами из ПВХ или ПТФЭ.

Ткань для штор из ПЭВП: разработана для контроля солнечной активности.

Теневое полотно из полиэтилена высокой плотности (HDPE) занимает особую нишу среди натяжных тканевых конструкций. В отличие от эластичной ткани из ПВХ или мембран из ПТФЭ, ткань для штор из ПЭВП представляет собой открытую или трикотажную структуру, специально разработанную для блокировки солнечного излучения и одновременного обеспечения движения воздуха. Теневые ткани HDPE доступны с коэффициентом затемнения от 30% до 95%. , что обеспечивает точную калибровку снижения солнечной энергии по сравнению с естественной вентиляцией.

Это делает HDPE доминирующим материалом для автостоянок, детских площадок, сельскохозяйственных теневых конструкций и открытых площадок для гостеприимства в жарком климате. Навес из полиэтилена высокой плотности с коэффициентом затенения 90% над автостоянкой в ​​Дубае или Финиксе может снизить температуру поверхности припаркованных транспортных средств на 20–30°C по сравнению с незатененным асфальтом, что значительно снижает температуру в салоне и нагрузку на кондиционирование воздуха. Прочность на разрыв теневой ткани из полиэтилена высокой плотности ниже, чем у архитектурных мембран с покрытием — обычно 1500–4500 Н/5 см — поэтому при проектировании конструкций необходимо учитывать это при определении устойчивости к ветровой и снеговой нагрузке.

Тентовая ткань HDPE стабилизируется к УФ-излучению во время производства, а качественные коммерческие марки несут 10-летняя гарантия устойчивости к ультрафиолетовому излучению. . Пористая открытая структура означает, что ткань не собирает стоячую воду, устраняя нагрузки, которые необходимо учитывать при использовании непроницаемой натяжной ткани из ПВХ при установке с небольшим уклоном.

Стекловолокно с силиконовым покрытием: нишевое применение при высоких температурах

Мембраны из стекловолокна с силиконовым покрытием являются наименее распространенным типом эластичной ткани в общей архитектуре, но играют решающую роль в средах с высокими температурами и в пищевой промышленности. Покрытие из силиконового эластомера остается стабильным От -60°C до 230°C непрерывно , с кратковременными пиками, переносящимися до 300°C. Этот температурный диапазон значительно превышает эксплуатационные пределы эластичной ткани из ПВХ (обычно рассчитанной на непрерывную эксплуатацию при температуре 70°C) и делает силикон/стекловолокно выбором по умолчанию для навесов над промышленными печами, крышек литейных цехов и зон отвода тепла на производственных объектах.

Силиконовые покрытия также безопасны для пищевых продуктов, нетоксичны и устойчивы к большинству кислот, щелочей и чистящих средств, используемых в производстве продуктов питания. Эти свойства привели к все более широкому использованию натяжных кровельных конструкций на продовольственных рынках и перерабатывающих предприятиях, где частая очистка паром под высоким давлением является обычным явлением. Компромиссом является стоимость: стекловолокно с силиконовым покрытием стоит значительно дороже, чем эластичная ткань из ПВХ и даже мембраны из ПТФЭ в некоторых конфигурациях.

Прямое сравнение всех типов эластичных тканей

В таблице ниже приведены ключевые характеристики и коммерческие характеристики каждого основного типа эластичной ткани, что поможет вам принять решение о спецификации.

Чем различаются марки эластичных тканей ПВХ

Не все эластичные ткани из ПВХ одинаковы. Рынок сегментируется по весовым классам — обычно от 2 до 9 — и внутри каждого класса уровни качества значительно различаются в зависимости от конструкции холста, состава ПВХ-смеси и технологии верхнего покрытия. Вот как ключевые оценки распределяются при практическом применении:

• 2–3 класс (400–600 г/м²): Легкие выставочные залы, временные шатры для мероприятий, кратковременные теневые паруса. Прочность на разрыв обычно составляет 2500–4000 Н/5 см. Не рекомендуется для постоянных построек в зонах с сильным ветром.
• 5–6 класс (750–1100 г/м²): Рабочая лошадка коммерческой архитектуры — навесные навесы, пешеходные дорожки, транзитные павильоны и облицовка фасадов. Прочность на разрыв 5000–7500 Н/5 см. Обычно расчетный срок службы 15–20 лет с верхним покрытием из ПВДФ.
• 8–9 класс (1200–1600 г/м²): Крыши стадионов, крупнопролетные транспортные узлы, натяжные фасады, выдерживающие давление ветра более 2 кПа. Прочность на разрыв 9 000–12 000 Н/5 см. Часто используется с ламинатом Tedlar для максимальной устойчивости к атмосферным воздействиям и долговечности.

Архитектура холста внутри ПВХ также имеет значение. Холст полотняного переплетения обеспечивает равномерную прочность на разрыв как в направлении основы, так и в направлении утка, что предпочтительнее для мембранных конструкций с двухосным предварительным напряжением. Сетка перевивочного переплетения или сетка со вставками обеспечивает более высокую прочность в одном направлении и используется в приложениях с однонаправленным растяжением, таких как навесы цилиндрического свода.

Стандарты пожарной безопасности для эластичной ткани

Огнестойкость является не подлежащим обсуждению фактором спецификации для любой закрытой или полузакрытой натяжной конструкции. Стандарты различаются в зависимости от региона:

• Европа: Классификация реакции на возгорание EN 13501-1. Растяжимая ткань из ПВХ с огнестойкой обработкой обычно соответствует классу B-s2, d0 или классу C-s2, d0. ПТФЭ и ЭТФЭ соответствуют классу A2-s1, d0 (негорючий).
• Франция: М-классификационная система. Растяжимая ткань из ПВХ при соответствующей обработке достигает класса M2 (огнестойкость), что требуется для крытых общественных мест.
• США: NFPA 701 и ASTM E84. Качественные архитектурные ПВХ-мембраны имеют индекс распространения пламени класса А (FSI ≤ 25).
• Австралия/Новая Зеландия: АС/НЗС 1530.3. Для эластичной ткани из ПВХ, используемой в монтажных зданиях класса 9, обычно требуется индекс воспламеняемости ≤ 6 и индекс распространения пламени ≤ 0.

Огнезащитные добавки в эластичную ткань из ПВХ включаются на стадии приготовления, а не наносятся в качестве поверхностного покрытия. , что означает, что огнестойкие характеристики не ухудшаются после очистки или истирания. Это важное различие, которое следует проверить при просмотре технических данных продукта: огнестойкая обработка на поверхности бюджетных мембран со временем разрушается и теряет соответствие сертификации.

Акустические и термические характеристики эластичных тканей

Акустические характеристики часто упускаются из виду при выборе материала, но они становятся критически важными в крытых общественных местах. Натяжная ткань из ПВХ представляет собой отражающую поверхность — коэффициенты звукопоглощения (αw) обычно находятся в диапазоне от 0,05 до 0,15 — это означает, что реверберирующий шум накапливается в средах, покрытых мембраной, если не встроены поглощающие прокладки или вторичные акустические панели. Команды проектировщиков стадионов регулярно используют вторичную акустическую облицовку из перфорированной эластичной ткани ПВХ с изолирующим слоем ватина, чтобы сократить время реверберации на крытых трибунах с 3–5 секунд до целевых 1,5–2 секунд для обеспечения разборчивости речи.

Тепловые характеристики однослойной эластичной ткани из ПВХ скромные. Стандартная ПВХ-мембрана плотностью 900 г/м² имеет коэффициент теплопередачи примерно 5,5–6,5 Вт/м²К , обеспечивая минимальную изоляцию самостоятельно. Двухслойные системы ПВХ с воздушным зазором или изоляционным заполнением могут достигать значений U 1,5–3,0 Вт/м²К, что делает их пригодными для сезонно закрытых помещений. Системы подушек из ETFE, напротив, достигают значений U 1,0–2,0 Вт/м²К для двухслойных систем и ниже 1,0 Вт/м²К для трех и более слоев плюс аргоновое заполнение.

Отражение солнечной энергии является еще одним тепловым фактором. Белая эластичная ткань из ПВХ с верхним покрытием из ПВДФ может достигать значений коэффициента отражения солнечного света 0,65–0,75 (TSR), что существенно снижает приток солнечного тепла под навесом по сравнению с более темными вариантами ПВХ (TSR 0,10–0,30) или кровлей из голого металла (TSR 0,20–0,40). Это значительное преимущество в области энергоэффективности для открытых гостиничных помещений, которым нужна тень без чрезмерного накопления тепла.

Технологии швов и соединений эластичной ткани ПВХ

Структурная целостность эластичной мембраны надежна настолько, насколько надежны ее швы. Панели из натяжной ткани ПВХ соединяются двумя основными способами:

• Высокочастотная (ВЧ) сварка: Электромагнитное поле приводит в движение молекулы ПВХ по линии шва, генерируя тепло, которое сплавляет два слоя в гомогенную связь. Правильно выполненные высокочастотные сварные швы обеспечивают прочность швов 85–100% материнской мембраны Это означает, что шов не создает структурного слабого места. Это отраслевой стандарт для производства всех коммерческих эластичных тканей из ПВХ.
• Сварка горячим воздухом: Поток нагретого воздуха (250–400°C) смягчает поверхности ПВХ, которые затем сжимаются под давлением роликов. Используется для ремонта на месте швов искривленной или неправильной формы, куда не могут попасть пластины для высокочастотной сварки. Прочность шва обычно составляет 75–90% от основной ткани.

Стекловолокно с покрытием из ПТФЭ нельзя сваривать высокочастотной сваркой, поскольку основа из стекловолокна не реагирует на электромагнитное возбуждение, а покрытие из ПТФЭ термически стабильно и не плавится при температуре ниже 327°C. Вместо этого панели из ПТФЭ соединяются механически с использованием стальных зажимных стержней с покрытием из ПТФЭ и болтовых соединений внахлест, что требует более широкого перекрытия швов (обычно 50–100 мм против 15–25 мм для высокочастотных сварных швов ПВХ) и усложняет изготовление.

В концевой заделке натяжной ткани из ПВХ используется несколько стратегий: канат в канале (стальной трос с ПВХ-покрытием, встроенный в сварной край, который соединяется с непрерывным алюминиевым экструзионным профилем), болтовой трос (непрерывный круглый буртик по периметру панели) и пластинчато-болтовые соединения для точек крепления с максимальной нагрузкой. Выбор краевого завершения влияет как на визуальную детализацию готовой установки, так и на максимальную способность передачи нагрузки на каждый анкер.

Выбор подходящей эластичной ткани для вашего проекта

Дерево решений для спецификации эластичной ткани обычно следует следующей логике:

1. Бюджет и срок реализации проекта: Если расчетный срок службы менее 20 лет или бюджет ограничен, почти всегда правильным ответом будет эластичная ткань из ПВХ с верхним покрытием из ПВДФ. Для конструкций, являющихся знаковыми в течение 30 лет, использование ПТФЭ или высококачественного ЭТФЭ оправдывает надбавку.
2. Требования к свету: Максимум естественного дневного света? Укажите пленку ETFE. Контролируемый рассеянный дневной свет? Белый или светлый ПВХ или ПТФЭ. Исключение солнечного света с вентиляцией? Тентовая ткань HDPE.
3. Требования пожарной классификации: Ознакомьтесь с требованиями местных строительных норм и правил для класса занятости. Если классификация негорючих материалов обязательна (EN A2 или эквивалентная), единственными вариантами мембраны являются PTFE или ETFE. Если класс B или C является приемлемым, допускается эластичная ткань из ПВХ со встроенной огнестойкой обработкой.
4. Воздействие окружающей среды: Высокое загрязнение или воздействие прибрежной соли? Отдайте предпочтение ПВДФ или верхнему покрытию Tedlar на ПВХ или выберите ПТФЭ, чтобы обеспечить внешний вид, не требующий особого ухода. Высокотемпературная промзона? Укажите стекловолокно с силиконовым покрытием.
5. Конструктивный пролет и нагрузка: Для пролетов, превышающих 40–50 м, и высоких динамических нагрузок, выбор веса полотна будет зависеть от расчета конструкции. Заблаговременно обратитесь к изготовителю мембраны, чтобы убедиться, что выбранная марка эластичной ткани ПВХ соответствует расчетным значениям напряжения во всех точках соединения.

Ни один тип эластичной ткани не является доминирующим во всех сферах применения. Тем не менее, благодаря сочетанию конструктивных характеристик, универсальности конструкции, экономической эффективности и практических характеристик установки, Растяжимая ткань ПВХ остается наиболее широко применяемым материалом на рынке. , обслуживая проекты от временных рыночных навесов до постоянных крыш площадью в несколько тысяч квадратных метров. Понимание всего спектра типов и того, где в этом спектре находится эластичная ткань из ПВХ, дает дизайнерам и руководителям проектов основу для принятия уверенных решений, отвечающих техническим требованиям, на самых ранних этапах проектирования.
