Как эластичная ткань сохраняет тепло?

Краткий ответ: эластичная ткань хорошо выдерживает тепло, но выбор материала имеет значение

Эластичная ткань обычно хорошо работает в условиях высокой температуры, но ее характеристики значительно различаются в зависимости от основного материала. эластичная ткань ПВХ является одним из наиболее термостойких вариантов, доступных на рынке. , регулярно выдерживающие длительную температуру 70°C (158°F) и кратковременное воздействие до 90°C (194°F) без разрушения конструкции. Стандартная ткань для штор из HDPE, напротив, начинает терять прочность на разрыв при температуре выше 50°C (122°F). Если ваша установка находится в регионе с ярким солнцем, высокими температурами окружающей среды или прямым лучистым теплом, выбранная вами спецификация материала будет определять, прослужит ли конструкция пять лет или пятнадцать.

Тепло влияет на растяжимую ткань тремя различными способами: оно смягчает материал, ускоряет разрушение под воздействием ультрафиолета и вызывает расширение размеров, которое изменяет предварительное натяжение, заложенное в конструкцию. Понимание каждого из этих механизмов поможет вам выбрать правильную структуру и установить реалистичные ожидания по обслуживанию.

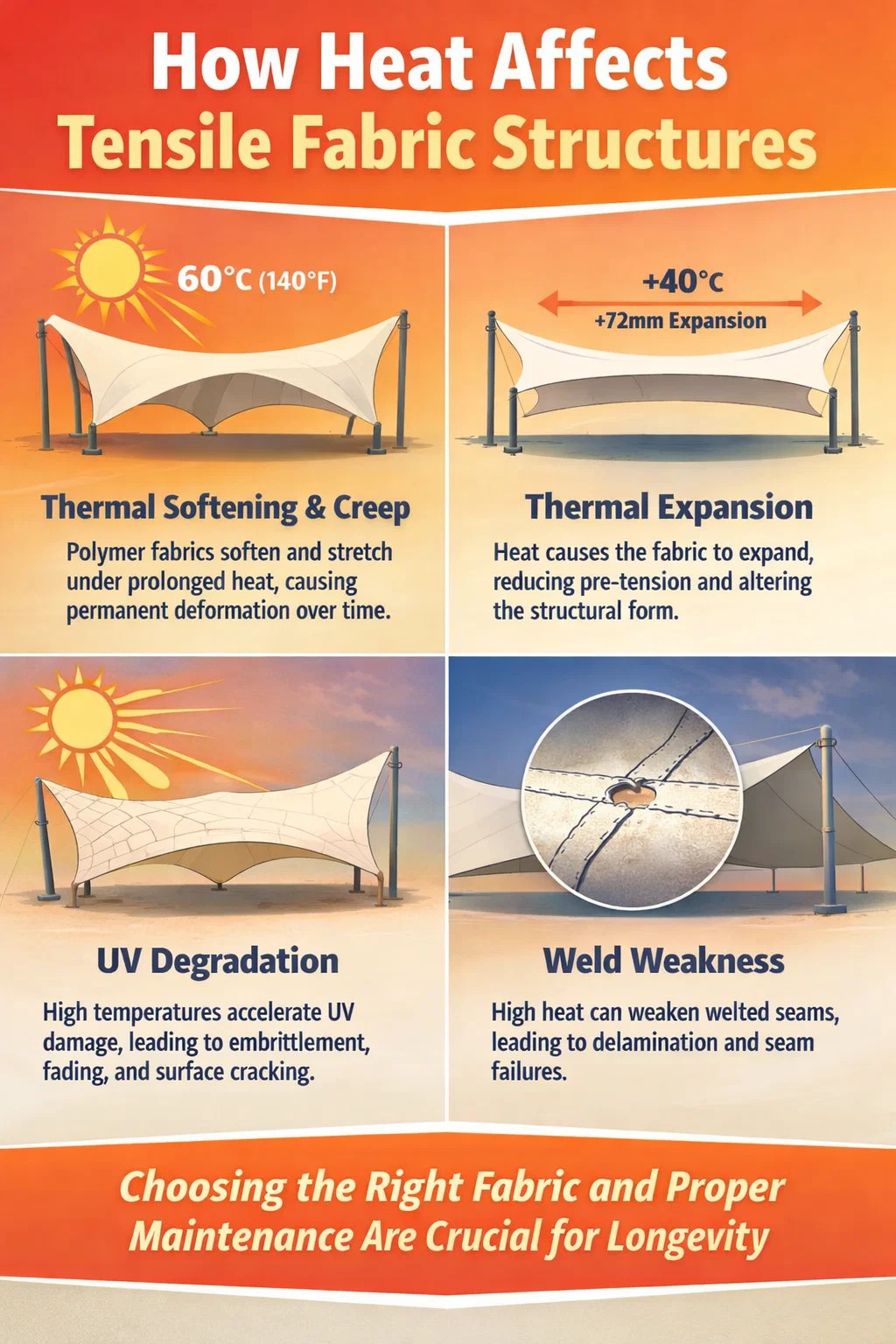

Как тепло физически влияет на растяжимые тканевые конструкции

Когда растяжимая тканевая мембрана подвергается воздействию высоких температур, одновременно начинают происходить три перекрывающихся физических процесса. Знание этих процессов не просто академическое — они напрямую сообщают о том, как следует проектировать, определять и обслуживать структуру.

Термическое размягчение и ползучесть

Все эластичные ткани на полимерной основе испытывают то, что инженеры называют «ползучестью» — медленную, необратимую деформацию под постоянной нагрузкой и повышенной температурой. Для эластичной ткани из ПВХ, покрытой полиэфирной сеткой, скорость ползучести чрезвычайно низка при нормальных рабочих температурах. Независимые испытания, проведенные производителями мембран, такими как Mehler Texnologies и Verseidag, показали, что Полиэстер с ПВХ-покрытием сохраняет более 95% своей первоначальной прочности на разрыв после 1000 часов при температуре 70°C. . Стекловолокно с покрытием из ПТФЭ имеет еще лучшие термические характеристики, но стоимость материала в три-четыре раза выше.

Тканый ПЭВП без покрытия, обычно используемый в бюджетных теневых парусах, гораздо более уязвим. При температуре поверхности 60°С, которая легко достигается на темной мембране под прямыми летним солнцем в Австралии, на Ближнем Востоке или в Южной Европе, нити HDPE начинают расслабляться, в результате чего парус провисает и теряет расчетное натяжение в течение двух-трех сезонов.

Тепловое расширение и потери предварительного напряжения

Натяжные тканевые конструкции зависят от точно выверенного предварительного натяжения, позволяющего сохранять форму, правильно отводить воду и противостоять подъему ветра. Тепло заставляет ткань расширяться; охлаждение заставляет его сжиматься. Коэффициент теплового расширения эластичной ткани ПВХ составляет примерно 0,18 мм на метр на градус Цельсия . На расстоянии 10 метров колебание температуры на 40°C — типичное между ночью и полуднем в жарком климате — приводит к изменению размеров примерно на 72 мм. Инженеры-строители учитывают это при выборе размеров краевых тросов, угловых фитингов и натяжного оборудования, но неправильные спецификации приводят к провисанию летом и чрезмерному натяжению зимой, что сокращает срок службы ткани.

Ускоренная УФ-деградация при высоких температурах

УФ-излучение и тепло представляют собой составную пару. Повышенные температуры поверхности ускоряют фотохимические цепные реакции, инициируемые УФ-фотонами, ускоряя миграцию пластификатора в ПВХ и окислительное охрупчивание полиэтилена. Мембрана, работающая при температуре поверхности 75°C, стареет в два-три раза быстрее, чем та же самая мембрана, работающая при температуре 45°C, при одинаковом воздействии ультрафиолета. Вот почему высококачественная эластичная ткань из ПВХ для наружного использования включает в себя пигмент диоксида титана (TiO₂), добавки, стабилизирующие УФ-излучение, и верхние лаковые покрытия. которые отражают ближнее инфракрасное излучение, чтобы поддерживать температуру поверхности ниже, чем необработанные эквиваленты.

Растяжимая ткань ПВХ: почему она доминирует в условиях высоких температур

Растяжимая ткань из ПВХ — тканая полиэфирная сетка, заключенная между двумя слоями пластифицированного ПВХ — по уважительной причине стала стандартным стандартом для коммерческих теневых конструкций, натяжных навесов и архитектурных мембран, подвергающихся воздействию тепла. Его свойства решают термические проблемы, описанные выше, более эффективно, чем большинство альтернатив по коммерчески выгодной цене.

Структурный сердечник: полиэфирная сетка

Несущим компонентом эластичной ткани ПВХ является сетка из плетеной полиэфирной пряжи. Полиэстер (ПЭТ) сохраняет превосходные механические свойства примерно до 150°С (302°F), что намного выше любой реальной температуры окружающей среды. Полиэфирная сетка придает эластичной ткани ПВХ ее предел прочности на разрыв — обычно От 3000 до 11 000 Н/5 см в направлении основы и утка. в зависимости от веса ткани — и сохраняет стабильность размеров при циклическом воздействии тепла. Даже при температуре поверхности 80°C, которая может наблюдаться на темном ПВХ под палящим солнцем пустыни, ползучесть полиэфирной сердцевины незначительна по сравнению с его предельной прочностью.

ПВХ-покрытие: защита и гибкость

Покрытие из ПВХ служит защитной матрицей вокруг полиэфирной сетки, обеспечивая гидроизоляцию, защиту от ультрафиолета и возможность очистки поверхности. Пластификаторы, добавленные в состав ПВХ, сохраняют эластичность покрытия в широком диапазоне температур. Высококачественная эластичная ткань из ПВХ для наружных работ остается гибкой при температуре до -30°C и не размягчается чрезмерно при температуре ниже 90°C. . В более дешевых составах используются пластификаторы более низкого качества, которые со временем мигрируют из матрицы ПВХ, особенно при повышенных температурах, что приводит к затвердеванию покрытия, растрескиванию и, в конечном итоге, разрушению сварных швов и точек напряжения.

В изделиях из эластичных тканей из ПВХ высшего качества от таких производителей, как Ferrari Soltis, Serge Ferrari, Sioen и Verseidag, используются лаковые покрытия и верхние покрытия из ПВДФ (поливинилиденфторид), которые значительно снижают температуру поверхности за счет отражения инфракрасного излучения. Белая или светло-серая ПВХ-мембрана с покрытием из ПВДФ может иметь температуру поверхности на 10–15°C ниже чем эквивалент без покрытия при той же солнечной нагрузке — существенная разница, которая увеличивает удерживание пластификатора и устойчивость к ультрафиолетовому излучению.

Сварные швы: критическая точка тепловой уязвимости

Чаще всего в натяжных тканевых конструкциях из ПВХ из-за нагрева чаще всего разрушается не сама мембрана, а сварные швы. Высокочастотная сварка или сварка горячим клином соединяют ПВХ с ПВХ, но зона сварки по своей сути является самым слабым местом в сборке мембраны. В условиях устойчивых высоких температур, особенно там, где конструкция прогибается под ветровой нагрузкой, плохо выполненные сварные швы могут расслаиваться. Указание минимума перекрытие швов 40 мм и прочность на отслаивание сварного шва более 150 Н/5 см. Тестирование по стандарту EN ISO 1421 является разумным эталоном качества для применений в жарком климате.

Сравнение типов эластичных тканей по тепловым характеристикам

Не все эластичные ткани одинаково реагируют на тепло. В таблице ниже сравниваются наиболее распространенные коммерческие эластичные тканевые материалы по ключевым показателям тепловых характеристик.

Для большинства коммерческих навесов, навесов для автостоянок и архитектурных мембран эластичная ткань из ПВХ обеспечивает оптимальный баланс термостойкости, долговечности и стоимости. Стекло из ПТФЭ — лучший выбор для постоянных ориентировочных конструкций, замена которых нецелесообразна.

Реальные сценарии нагревания и реакция эластичной ткани ПВХ

Абстрактные температурные показатели рассказывают лишь часть истории. Для проектировщиков и монтажников важно то, как эластичная ткань из ПВХ ведет себя в реальных условиях эксплуатации.

Пустынный и полузасушливый климат

В таких местах, как Дубай, Финикс, Эр-Рияд или Западная Австралия, температура окружающего воздуха летом регулярно превышает 45°C. Темная мембрана из эластичной ткани из ПВХ, обращенная к прямым солнечным лучам в солнечный полдень, в этих условиях может достигать температуры поверхности от 80 до 90°С — соответствует верхнему пределу стандартной спецификации ПВХ. В проектах в этом климате следует использовать ткани светлых тонов с лаковым покрытием из ПВДФ, которые отражают от 60 до 75% падающего солнечного излучения по сравнению с 30–45% для стандартного ПВХ. Например, серия Ferrari 502 и Sioen Silvertex разработаны специально для экстремального воздействия ультрафиолета и тепла и имеют гарантию от 10 до 15 лет в таких условиях.

Натяжное оборудование в условиях пустынного климата должно также выдерживать агрессивные температурные циклы между жаркими днями и прохладными ночами. Талрепы из нержавеющей стали, необжимные клеммы и оборудование морского класса с достаточным диапазоном регулировки предотвращают перенапряжение мембраны во время холодного утреннего сжатия после сильного дневного расширения.

Влажный тропический климат

В Юго-Восточной Азии, Карибском бассейне и северном Квинсленде термическая проблема иная. Температура окружающей среды высокая круглый год (от 30 до 38°C), но с сильной влажностью. Сама по себе влажность не оказывает существенного вреда на эластичную ткань из ПВХ — покрытие по своей сути непроницаемо — но она способствует росту плесени и водорослей на поверхности ткани. Стандартная эластичная ткань из ПВХ содержит в покрытии биоцидные добавки, но со временем они изнашиваются. Повторное лакирование или обработка поверхности биоцидами каждые пять-семь лет. сохраняет устойчивость ткани к биологическому загрязнению во влажных тропических условиях без необходимости полной замены.

Средиземноморская и умеренная зоны с высоким уровнем УФ-излучения

В южной Европе, Калифорнии и подобных климатических условиях интенсивность УФ-излучения является доминирующим долгосрочным стрессором, а не пиковая температура. Растяжимая ткань из ПВХ в этих зонах обычно выдерживает температуру поверхности от 55 до 70 ° C для более темных цветов. Стандартный полиэстер плотностью 900 г/м2 с ПВХ-покрытием, пигментацией TiO₂ и стандартным лаком хорошо работает в течение 12–15 лет, если его содержать в чистоте. Ключевой задачей технического обслуживания является ежегодная проверка целостности швов и очистка раз в два года моющим средством с нейтральным pH для удаления пыли и твердых частиц, которые действуют как абразивы и концентраторы УФ-излучения на поверхности.

Окружающая среда городского острова тепла

Городские объекты — над пешеходными площадями, транспортными станциями, обеденными зонами на открытом воздухе — сталкиваются с концентрированным лучистым теплом от окружающих твердых поверхностей. Бетонные, асфальтовые и стеклянные фасады излучают тепло вверх, а это означает, что нижняя часть натяжного навеса может поглощать значительную лучистую энергию в дополнение к прямому солнечному воздействию сверху. Выбор тканей с высоким значением общего солнечного отражения (TSR) выше 60%. снижает приток тепла на обеих поверхностях и способствует охлаждению, которое конструкция обеспечивает пользователям внизу, что становится все более важным фактором в рамках городского планирования и устойчивого развития.

Что вес и класс ткани говорят о термостойкости

Растяжимая ткань ПВХ продается в весовых категориях, которые напрямую коррелируют с долговечностью, термической массой и производительностью в условиях высокой температуры. Понимание этих классов предотвращает занижение спецификации.

• 400–500 г/м2 (легкий): Подходит для внутреннего применения, краткосрочных мероприятий или помещений с низкой температурой. Более тонкое ПВХ-покрытие означает меньшее количество пластификатора и более быстрое термическое старение на открытом воздухе.
• 650–750 г/м2 (средний вес): Стандартная спецификация для коммерческих навесов в умеренном климате. Адекватная термостойкость для температуры поверхности ниже 70°C при нормальном уровне УФ-излучения.
• 900–1000 г/м² (тяжелый вес): Предпочтителен для жаркого климата с высоким уровнем УФ-излучения, конструкций с большими пролетами и стационарных установок. Более толстое ПВХ-покрытие обеспечивает больший резервуар пластификатора, который предотвращает миграцию в течение 15 лет термоциклирования.
• 1100 г/м2 и выше (сверхтяжелый): Используется в промышленности, тентах грузовиков и конструкциях, подверженных механическому истиранию, а также нагреву. Редко требуется для нанесения теней или архитектурных мембран.

Помимо веса, количество нитей и тип пряжи полиэфирного холста определяют прочность на разрыв, а состав ПВХ определяет диапазон термической гибкости и устойчивость к ультрафиолетовому излучению. Специалисты, просматривающие технические характеристики, должны обращать внимание на значения прочности на разрыв, сопротивление раздиру и прочности сварного шва, проверенные при повышенной температуре, а не только в стандартных лабораторных условиях 23°C.

Выбор цвета и его существенное влияние на тепловые характеристики

Цвет — это не просто эстетический выбор при проектировании эластичных тканей — он оказывает прямое и измеримое влияние на температуру поверхности, долговечность ткани и ее затенение.

Белая и светлая эластичная ткань из ПВХ отражает от 70 до 85% падающего солнечного излучения, поддерживая относительно низкую температуру поверхности. Белая ПВХ-мембрана под прямыми солнечными лучами может достигать температуры 45–55°C, тогда как угольная или темно-серая ее эквивалент в тех же условиях может достигать 85–95°C. — разница от 30 до 40°С. Эта разница температур резко ускоряет миграцию пластификатора, увеличивает термоциклическую нагрузку на сварные швы и сокращает эффективный срок службы ткани.

С точки зрения затенения, более темные цвета обеспечивают лучшее уменьшение бликов и более закрытое ощущение в обеденной зоне или в зоне отдыха на открытом воздухе. Если темные цвета необходимы по соображениям дизайна, спецификаторам следует компенсировать это выбором более тяжелого сорта ткани, высокоэффективным верхним покрытием из ПВДФ и сократить интервалы проверки и технического обслуживания — возможно, каждые три года, а не пять.

Некоторые изделия из эластичных тканей из ПВХ теперь используют технологию «холодного пигмента» — пигменты, отражающие инфракрасное излучение, которые создают визуальный вид более темных цветов, одновременно отражая ближнюю инфракрасную часть солнечного спектра, которая больше всего способствует нагреву поверхности. Эти продукты могут снизить температуру поверхности за счет от 8 до 12°С по сравнению с обычными темными пигментами, значительно продлевая срок службы без ущерба для дизайнерского замысла.

Поведение эластичной ткани ПВХ при нагревании при пожаре

Общей проблемой, связанной с любой эластичной тканью на полимерной основе в условиях высоких температур, является ее пожароопасность. Растяжимая ткань ПВХ имеет специфические характеристики, отличающие ее от других материалов.

ПВХ в качестве базового полимера по своей природе является огнестойким из-за высокого содержания хлора. Он не поддерживает горение самостоятельно и самозатухает при удалении источника пламени. Большинство коммерческих изделий из эластичных тканей из ПВХ протестированы на соответствие европейскому стандарту EN 13501-1 (классификация строительных изделий по пожаробезопасности), достигая Класс B-s2-d0 или выше — означает ограниченное участие в возгорании, умеренное образование дыма и отсутствие горящих капель. В Австралии к натяжным мембранным конструкциям применяется соответствие AS/NZS 1530.3 и Спецификации C1.10 Национального строительного кодекса.

При очень высоких температурах — выше 200°C — ПВХ начинает разлагаться и выделять газообразный хлористый водород. Однако это намного выше любой температуры, достигаемой только за счет солнечной энергии. Сценарий пожарного риска предполагает внешний источник пламени, а не тепловую нагрузку окружающей среды. Для применения вблизи кухонь, коммерческих площадок для барбекю или мест с риском возникновения открытого огня подходящим вариантом является стекловолокно с покрытием из ПТФЭ.

Признаки того, что тепло повредило вашу эластичную ткань

Раннее выявление теплового повреждения предотвращает полный выход мембраны из строя. Следующие признаки указывают на термическую деградацию при установке натяжной ткани из ПВХ:

• Поверхностные трещины или трещины: Мелкие поверхностные трещины на ПВХ-покрытии указывают на истощение пластификатора, вызванное длительными высокими температурами и воздействием ультрафиолета. Покрытие потеряло гибкость и срок его службы подходит к концу.
• Расслоение шва: Циклическое нагревание приводит к усталости сварных швов ПВХ. Расслоение по краям шва, особенно в угловых косынках и пиковых точках, указывает на то, что термическое напряжение превышает прочность сварного шва на отслаивание.
• Постоянное провисание или потеря формы: Если после охлаждения мембрана больше не принимает заданную форму, это означает, что произошло необратимое сползание или растяжение края кабеля. Повторное натяжение может восстановить временный внешний вид, но не восстановит утраченную целостность материала.
• Выцветание цвета или меление: Меление поверхности (белый порошкообразный налет) указывает на УФ-фотолиз верхнего покрытия ПВХ. Хотя первоначально это явление является поверхностным, оно подвергает основной ПВХ ускоренному термическому и ультрафиолетовому разрушению.
• Жесткость в холодную погоду: Мембрана, которая за ночь становится необычно жесткой, указывает на значительную потерю пластификатора. ПВХ с соответствующим пластификатором остается гибким при температуре ниже 0°C; жесткое поведение в холодную погоду сигнализирует о термическом старении, которое невозможно восстановить.

Любой из этих признаков требует профессиональной структурной оценки. В большинстве случаев раннее вмешательство — повторная сварка шва, обработка поверхности или повторное натяжение — продлевает срок службы на несколько лет за небольшую часть полной стоимости замены.

Методы технического обслуживания, которые сохраняют термостойкость с течением времени

Ни одна эластичная ткань не требует ухода, но эластичная ткань из ПВХ относится к числу мембранных материалов, не требующих особого ухода. Следующие методы защищают термостойкость и продлевают срок службы в суровых климатических условиях.

Регулярная уборка

Накопленная пыль, птичий помет и органические вещества на поверхности ткани действуют как поглотители тепла, повышая локальную температуру поверхности и концентрируя воздействие ультрафиолета. Очистка мягкой щеткой и раствором моющего средства с нейтральным pH два раза в год. в жарком климате является минимальным стандартом. Никогда не используйте чистящие средства на основе растворителей, мойки под давлением выше 40 бар или абразивные подушечки, поскольку они повреждают верхний лаковый слой и ускоряют разрушение ПВХ.

Периодическое повторное натяжение

Термоциклирование приводит к постепенному расслаблению краевых кабелей и периферийного оборудования даже в хорошо определенных конструкциях из натяжной ткани из ПВХ. Ежегодная проверка уровней натяжения, угловых фитингов и креплений по периметру гарантирует, что мембрана сохраняет заданную геометрию и не образует зон скопления воды, которые ускоряют локализованное напряжение и деградацию.

Обновление обработки поверхности

Лак и верхние покрытия из ПВДФ можно обновить на месте с использованием совместимых продуктов, поставляемых производителями тканей. Нанесение свежего верхнего покрытия каждые восемь-десять лет на хорошо обслуживаемой мембране восстанавливает отражение УФ-излучения, восполняет поверхностный биоцид и эффективно продлевает срок службы ткани на пять-десять дополнительных лет, откладывая капитальные затраты на полную замену.

Сезонное удаление в экстремальных климатических условиях

В регионах с очень жарким летом некоторые операторы временных или полупостоянных натяжных тканевых конструкций предпочитают снимать и хранить мембраны в пиковые летние месяцы и переустанавливать осенью. Хотя это не является распространенной практикой для постоянных архитектурных мембран, она применима для выдвижных или съемных конструкций. Хранить следует в прохладном, темном и сухом месте — не плотно складывать, что приводит к образованию постоянных складок, а сворачивать вокруг сердечника диаметром 200 мм или больше.

Выбор эластичной ткани ПВХ для проектов, подвергающихся воздействию тепла: практический контрольный список

При покупке эластичной ткани ПВХ для проектов в жарком климате используйте следующие критерии для оценки и сравнения продуктов:

1. Убедитесь, что вес ткани соответствует пролету и климату — минимум 900 г/м2 для жарких помещений с высоким содержанием ультрафиолета.
2. Проверьте тип верхнего покрытия — ПВДФ или лак с отражающими инфракрасное излучение свойствами снижает температуру поверхности и продлевает срок службы.
3. Запросите у производителя данные испытаний на классификацию пожарной безопасности (EN 13501-1 в Европе, AS/NZS 1530.3 в Австралии).
4. Укажите минимальную прочность сварного шва на отслаивание 150 Н/5 см согласно EN ISO 1421 для применений при высоких температурах.
5. Выбирайте светлую ткань с общим коэффициентом отражения солнечных лучей (TSR) выше 60 % или используйте технологию холодного пигмента, если требуются более темные цвета.
6. Ознакомьтесь с гарантией производителя: 10-летняя гарантия на продукцию от надежного поставщика является разумной основой для качественной коммерческой эластичной ткани из ПВХ.
7. Убедитесь, что инженер-строитель учел коэффициенты теплового расширения, характерные для тканевого изделия, при проектировании соединительного и натяжного оборудования.
8. Запросите данные испытаний на ускоренное старение (ксеноновый дуговой метеорометр согласно EN ISO 105-B06 или эквивалентный), показывающие сохранение прочности на разрыв и стабильность цвета после смоделированного длительного воздействия.

Следование этому контрольному списку снижает риск несоответствия техническим характеристикам, что является единственной наиболее распространенной причиной преждевременного выхода из строя эластичной ткани из ПВХ в жарком климате — не внутренние ограничения материала, а несоответствие между маркой продукта и условиями применения.
