Как установить натяжную ткань: полное пошаговое руководство

Как установить эластичную ткань: прямой ответ

Установка натяжной ткани — особенно эластичная ткань ПВХ — требует структурированной последовательности: подготовка места, монтаж каркаса, разворачивание и позиционирование ткани, натяжение кромок и окончательное крепление. Этот процесс заключается не просто в стягивании материала; он включает в себя расчетное распределение натяжения для предотвращения деформации, провисания или преждевременного выхода из строя. Если все сделано правильно, правильно установленная конструкция из натяжной ткани ПВХ может прослужить долго. от 15 до 25 лет с минимальным обслуживанием.

Независимо от того, устанавливаете ли вы теневой парус над коммерческим двором, натяжной навес для места проведения мероприятий на открытом воздухе или большую архитектурную мембранную крышу, основные принципы установки остаются одинаковыми. В этом руководстве подробно описан каждый этап, поэтому у вас есть надежный справочник от начала до конца.

Понимание эластичной ткани ПВХ перед установкой

Прежде чем взять в руки тот или иной инструмент, необходимо понять, с каким материалом вы работаете. эластичная ткань ПВХ представляет собой технический текстиль с покрытием, изготовленный путем ламинирования поливинилхлорида (ПВХ) на сетку из базовой полиэфирной пряжи. Такая конструкция придает материалу его ключевые свойства: высокую прочность на разрыв, стабильность размеров под нагрузкой, устойчивость к ультрафиолетовому излучению и водонепроницаемость.

Обычные эластичные ткани из ПВХ, используемые в архитектурных и коммерческих объектах, варьируются от от 650 г/м² до 1100 г/м² . Более легкие ткани плотностью около 650–750 г/м² подходят для навесных конструкций и временных укрытий, а более тяжелые ткани плотностью 900–1100 г/м² используются для постоянной кровли, навесов стадионов и большепролетных натяжных конструкций.

Ключевые свойства, влияющие на установку

• Предел прочности: обычно 3000–6000 Н/5 см в направлениях основы и утка
• Сопротивление разрыву: важно для конструкций, нагруженных ветром.
• Тепловое расширение: ПВХ расширяется и сжимается в зависимости от температуры, что необходимо учитывать при натяжении.
• Покрытие поверхности: некоторые ткани имеют верхнее покрытие из ПВДФ или лака, которое влияет на их реакцию на зажимные приспособления.
• Сварные швы: прочность заводского сварного шва должна соответствовать или превышать 80% прочности базовой ткани

Понимание этих свойств поможет вам выбрать правильное натяжное оборудование, установить правильные значения предварительного натяжения и избежать чрезмерного напряжения ткани во время установки.

Инструменты и материалы, необходимые для установки натяжной ткани

Наличие подходящих инструментов на месте перед началом установки экономит время, уменьшает количество ошибок и защищает как предприятие, так и задействованных рабочих. Ниже приведен полный список того, что вам понадобится для установки стандартной натяжной ткани из ПВХ.

Подготовка места: шаг, с которым спешат большинство установщиков

Плохая подготовка места является основной причиной проблем при установке. Прежде чем эластичная ткань из ПВХ прибудет на объект, каркас конструкции или точки крепления должны быть полностью установлены, проверены на отвес и уровень и подтверждены на соответствие производственным чертежам. Любое отклонение, превышающее ±5 мм из проектных размеров может привести к неравномерному распределению натяжения по тканевой панели.

Контрольный список перед прибытием ткани на объект

• Убедитесь, что все стальные или алюминиевые элементы рамы установлены, закреплены, сварены или закреплены болтами в соответствии с техническими чертежами.
• Убедитесь, что бетонные опоры или анкерные основания достигли полной прочности (обычно 28 дней для стандартного бетона )
• Убедитесь, что все направляющие Keder или зажимные приспособления предварительно установлены на раме.
• Измерьте диагональные размеры проема рамы, чтобы убедиться, что он квадратный — две диагонали должны находиться в пределах 10 мм друг от друга
• Очистите пространство под конструкцией и вокруг нее от мусора, острых предметов и всего, что может зацепиться или проколоть ткань во время развертывания.
• Проверьте прогноз погоды — не начинайте установку ткани, если скорость ветра превышает 25 км/ч или если дождь неизбежен
• Убедитесь, что оборудование для доступа (подмости, подъемная стрела или приподнятая рабочая платформа) находится на своем месте и проверено на безопасность.

Одним из часто упускаемых из виду этапов является проверка температуры в день установки. В идеале эластичную ткань из ПВХ следует устанавливать, когда температура окружающей среды находится в пределах 10°С и 30°С . В очень холодных условиях ПВХ становится более жестким и менее податливым, что затрудняет установку на направляющие кедера. В очень жарких условиях ткань расслабляется и может провиснуть после установки, когда остынет.

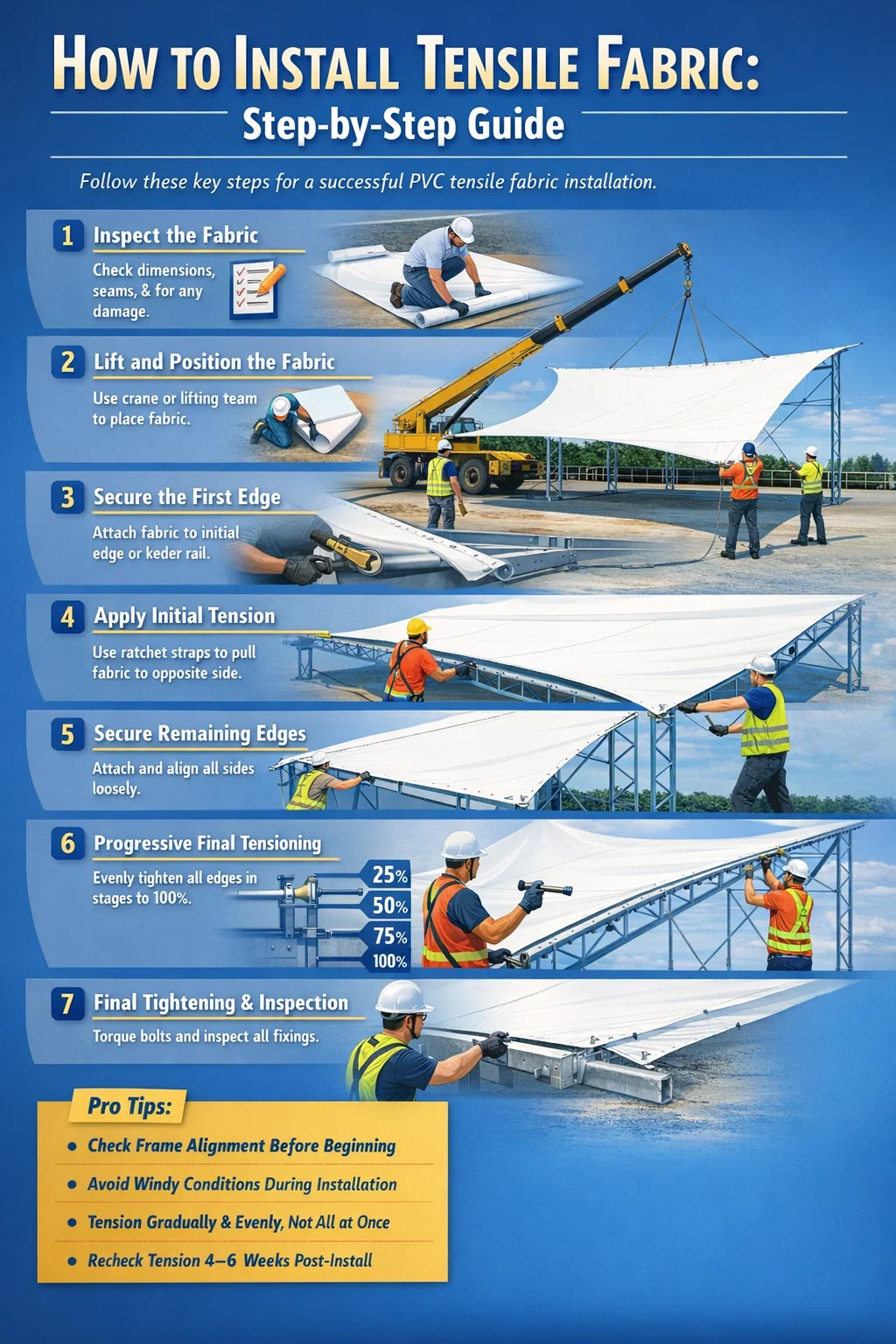

Пошаговый процесс установки эластичной ткани ПВХ

Следующая последовательность применима к большинству коммерческих и архитектурных установок из натяжной ткани из ПВХ. Отрегулируйте в зависимости от конкретной используемой системы крепления кромок — направляющей кедера, пластинчатого зажима или веревки в канале.

Шаг 1. Осмотрите тканевую панель перед развертыванием.

Перед открытием рулона проверьте документацию на поставку, чтобы убедиться, что тканевая панель соответствует заказу: правильные размеры, марка материала и расположение сварных швов. После открытия рулона положите ткань на чистый брезент или защитное покрытие. Проверьте, нет ли повреждений при транспортировке — порезов, следов истирания или деформированных лямок. Убедитесь, что все угловые крепления, проушины или кромки кедера целы и правильно расположены.

Не тяните ткань по неровной земле. Даже кратковременный контакт с бетоном или гравием может привести к истиранию ПВХ-покрытия, что поставит под угрозу устойчивость к ультрафиолетовому излучению и долговечность.

Шаг 2 — Поднимите и поместите ткань на конструкцию.

Для небольших панелей площадью примерно 30 м² бригада из четырех-шести рабочих может вручную поднять и расположить ткань. Для панелей большего размера требуется кран или телескопический погрузчик с траверсой. Прикрепляйте подъемные стропы только к предусмотренным точкам подъема, а не к самой ткани.

Расположите ткань на конструкции так, чтобы самый длинный край совпадал с самым длинным элементом конструкции. Это сводит к минимуму расстояние, которое каждый край должен пройти, чтобы достичь точки крепления, снижая риск неравномерной нагрузки при обращении на следующем этапе.

Шаг 3 — Закрепите первый край

Всегда начинайте с одной фиксированной или малоподвижной кромки — обычно с прямой кромки вдоль коньковой балки или основного элемента конструкции. В случае рельсовых систем «кедер» вставьте веревку «кедер» или бортик в алюминиевый канал, начиная с одного конца и двигаясь к другому. Используйте резиновый молоток и толкатель с гладкими краями, чтобы полностью вставить бусину кедера в прорезь, не деформируя ее.

Для систем пластинчатого зажима поместите складку ткани под зажимную пластину, затяните болты вручную и подтвердите выравнивание перед окончательным затягиванием. На этом этапе все крепления следует затягивать только вручную — окончательная затяжка произойдет позже.

Шаг 4 — Примените начальное натяжение к противоположному краю

Закрепив первый край, переходите к противоположному краю. Прикрепите ремни с храповым механизмом или съемники к угловым креплениям или натяжным петлям и потяните ткань к месту крепления. Целью на этом этапе является не окончательное натяжение, а просто устранение провисания ткани, чтобы ткань ровно лежала на конструкции.

Потягивая, следите за поверхностью ткани. Любые диагональные морщины предполагают, что натяжение неравномерное. Отрегулируйте направление и величину натяжения каждого ремня независимо, чтобы тканевая панель двигалась прямо. Как только противоположный край достигнет места крепления, свободно закрепите его — затяните зажимы вручную или частично вставьте бусину кедера.

Шаг 5 — Закрепите оставшиеся края

Когда два противоположных края свободно прикреплены, обработайте оставшиеся два края в той же последовательности: прикрепите, выровняйте, слегка потяните и свободно закрепите. К концу этого шага все четыре края (или все края по периметру для сложных форм) должны быть свободно прикреплены к конструкции. Ткань все равно будет выглядеть несколько провисшей — это ожидаемо и правильно на данном этапе.

Шаг 6 — Постепенное окончательное натяжение

Это наиболее ответственный этап всей установки. Окончательное натяжение должно применяться постепенно и равномерно по всем краям одновременно, а не по краю. Правильный метод – работать дополнительные проходы : применить ко всем краям 25 % целевого натяжения, затем 50 %, затем 75 %, затем 100 %. Этот прогрессивный подход обеспечивает равномерное растяжение ткани по всей ее площади без концентрации напряжения в какой-либо одной точке.

В рельсовых системах Keder окончательное натяжение достигается затягиванием натяжных болтов или талрепов, встроенных в торцевые крышки рельсов. В системах пластинчатых зажимов болты затягиваются с указанными значениями крутящего момента — обычно 25–40 Нм для болтов из нержавеющей стали M10, в зависимости от спецификации фурнитуры.

Во время натяжения постоянно следите за поверхностью ткани. Правильно натянутая поверхность панели из натяжной ткани ПВХ должна быть:

• Отсутствие диагональных складок напряжения, проходящих по всей панели.
• Туго натягивается при легком нажатии рукой, с минимальным прогибом.
• Изогнутый с заданной геометрией (антикластический, синкластический или плоский, в зависимости от конструкции)
• Отсутствие луж и плоских мест, где могла бы скапливаться вода.

Шаг 7 — Окончательная затяжка болтов и проверка оборудования

После достижения полного натяжения систематически обойдите каждую точку крепления и затяните все болты с указанным моментом затяжки. Используйте калиброванный динамометрический ключ — предположение на ощупь неприемлемо для структурных установок. Запишите значения крутящего момента, приложенные в каждой точке крепления, в журнал технического обслуживания.

Убедитесь, что борт кедера полностью и равномерно сидит во всех направляющих. Любая часть борта, которая не полностью посажена, создаст локализованную концентрацию напряжений, которая может привести к разрушению кромки, особенно при ветровой нагрузке.

Системы крепления натяжной ткани: какую использовать

Выбор системы крепления кромки существенно влияет как на процесс монтажа, так и на долговременную работу натяжной конструкции. Вот описание наиболее распространенных систем, используемых с эластичной тканью из ПВХ.

Для долгосрочных коммерческих и архитектурных установок из натяжной ткани из ПВХ система направляющих Keder обычно является предпочтительным выбором, поскольку она равномерно распределяет краевые нагрузки по всему периметру, а не концентрирует напряжение в отдельных точках крепления. Это напрямую приводит к увеличению срока службы ткани и снижению риска разрыва кромок.

Распространенные ошибки при установке натяжной ткани и как их избежать

Даже опытные монтажные бригады допускают ошибки, которых можно избежать. Понимание наиболее частых ошибок экономит время, деньги и, возможно, саму тканевую панель.

Чрезмерное натяжение

Натяжение ткани сильнее проектного не делает ее прочнее — оно ускоряет деформацию ползучести ПВХ-покрытия, создает нагрузку на сварные швы сверх расчетной мощности и перегружает несущую конструкцию. Расчетные значения предварительного натяжения архитектурной эластичной ткани из ПВХ обычно находятся в диапазоне 1,5–3,0 кН/м . Всегда работайте на основании инженерной спецификации, а не визуального суждения.

Натяжение одного края за раз

Полное натяжение одного края до того, как будут прикреплены другие, заставляет этот единственный край нести всю начальную нагрузку предварительного натяжения асимметрично. Это искажает геометрию ткани и создает неравномерные остаточные напряжения. Всегда прикрепляйте все края свободно, прежде чем начинать окончательное натяжение, и всегда натягивайте поэтапно по всем краям.

Установка при сильном ветре

А эластичная ткань ПВХ Панель площадью 50 м² действует как большой парус на ветру. На скорости 30 км/ч динамическая нагрузка на частично закрепленную панель может превысить способность ручной удержания бригады из четырех человек. Аварии при монтаже, связанные с ветром, являются основной причиной как повреждения ткани, так и травм работников на площадках с натяжными конструкциями.

Неправильная ориентация ткани

Большинство эластичных тканей из ПВХ имеют разные свойства на растяжение в направлениях основы (продольном) и утка (поперечном). В инженерном проекте указано, какое направление должно совпадать с основным путем нагрузки. Установка ткани, повернутой на 90° от проектной ориентации, может значительно снизить характеристики конструкции. Всегда проверяйте ориентацию по производственному чертежу, прежде чем закреплять какой-либо край.

Пропуск проверки повторного натяжения

Новая эластичная ткань из ПВХ проходит период приработки в течение первых недель после установки. Нити полиэфирной основы слегка оседают под нагрузкой, и ткань расслабится примерно на 2–5% от его первоначального значения предварительного натяжения. Повторная проверка и регулировка натяжения 4–6 недель после установки является стандартной практикой и должна быть включена в каждый контракт на установку.

Особые соображения в отношении крупнопролетных конструкций из натяжной ткани из ПВХ

Конструкции со световыми пролетами, превышающими 15 метров вносят дополнительную сложность, выходящую за рамки стандартной последовательности установки, описанной выше.

Соединение панелей и полевая сварка

Растяжимая ткань ПВХ обычно производится в рулонах. Ширина от 1,5 до 5 метров. . Для очень больших навесов перед поставкой необходимо сварить несколько панелей вместе на заводе. Для очень больших конструкций, где панели, сваренные в заводских условиях, слишком велики для транспортировки, может потребоваться сварка на месте с использованием оборудования для сварки горячим воздухом на месте. Сварные швы в полевых условиях требуют контролируемых условий — температура, влажность и чистота поверхности влияют на качество сварного шва. Правильно выполненная сварка ПВХ горячим воздухом обеспечивает прочность соединения 90–95 % прочности основной ткани .

Промежуточные опорные тросы и цепные края

Натяжные конструкции с большими пролетами часто включают в себя цепные тросы из нержавеющей стали вдоль свободных краев или промежуточных опорных линий. Взаимодействие между натяжением кабеля и натяжением ткани требует скоординированной регулировки во время установки. Тросы предварительно натягиваются до заданных значений с помощью талрепов, а натяжение ткани калибруется в соответствии с геометрией кабеля. Это требует технического надзора и не является задачей для неподготовленных рабочих.

Поэтапная установка многопанельных сборок

Если большая крыша состоит из нескольких соседних панелей, установка должна следовать определенной последовательности, чтобы предотвратить деформацию готовых панелей из-за натяжения соседних панелей. Обычно монтаж осуществляется от центра конструкции наружу или от самой высокой точки вниз, в зависимости от геометрии конструкции.

Контрольный список проверок после установки

После завершения установки проведите тщательную проверку перед подписанием проекта. Это защищает как установщика, так и клиента, документируя состояние конструкции при передаче.

1. Пройдите по всему периметру и осмотрите каждую точку крепления — крепление кедера, момент затяжки болтов пластины или посадку троса в швеллере.
2. Проверьте поверхность ткани с уровня земли на наличие складок, неравномерных участков натяжения или видимых искажений.
3. Осмотрите все сварные швы на наличие расслоений или пузырей — любой шов, который можно зачистить вручную, вышел из строя и требует ремонта.
4. Убедитесь, что все дренажные точки и углубления в геометрии ткани правильно отводят воду от конструкции.
5. Убедитесь, что ни один край ткани не находится в прямом контакте со сталью или острыми краями, которые со временем могут вызвать истирание.
6. Сфотографируйте все точки крепления и общую установленную конструкцию для учета проекта.
7. Запишите все приложенные значения крутящего момента, использованные материалы и условия окружающей среды во время установки в файле технического обслуживания.
8. Предоставьте клиенту инструкции по уходу и техническому обслуживанию от производителя для установленной марки эластичной ткани ПВХ.

График технического обслуживания для защиты инвестиций в эластичную ткань из ПВХ

Монтаж – это начало, а не конец работы. Структурированная программа технического обслуживания значительно продлевает срок службы натяжных тканевых конструкций. В таблице ниже указаны рекомендуемые интервалы технического обслуживания для коммерческих установок из эластичной ткани из ПВХ.

Для очистки поверхностей используйте только pH-нейтральные чистящие средства, совместимые с ПВХ. Избегайте мойки высокого давления, направленной на сварные швы или крепежные детали: длительное воздействие воды под высоким давлением может привести к попаданию воды под пластинчатые зажимы и ускорению коррозии. Для обычной чистки достаточно мягкой щетки с разбавленным нейтральным моющим средством и последующего ополаскивания чистой водой.

Когда вызывать специалиста: ограничения на установку натяжной ткани своими руками

Не каждый проект натяжной ткани подходит для самостоятельной установки или для генеральных подрядчиков без специального опыта. Следующие ситуации требуют участия специалиста по монтажу натяжных конструкций или инженера-строителя:

• Аny structure with a clear span exceeding 10 метров
• Конструкции в зонах с сильным ветром или в прибрежной зоне, где коррозия и ветровая нагрузка требуют особых инженерных затрат.
• Аny installation requiring field welding of PVC tensile fabric panels on site
• Конструкции над общественными местами, такими как пешеходные дорожки, автостоянки, стадионы или транзитные зоны, где разрушение конструкций может иметь серьезные последствия.
• Проекты, требующие инженерной сертификации для одобрения совета или соответствия разрешению на строительство
• Аny re-tensioning or repair work where the original installation documentation is unavailable

Наем специалиста для сложных монтажных работ – это не только качество, но и ответственность. Если конструкция выходит из строя и кто-то травмируется, отсутствие квалифицированной монтажной и инженерной документации создает значительные юридические и страховые риски для владельца здания.
